PHマスク

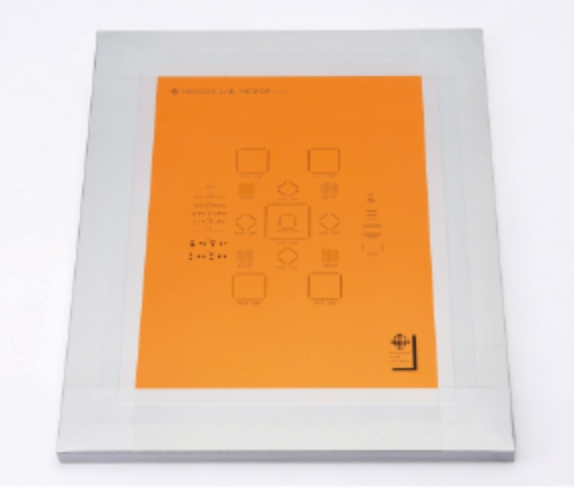

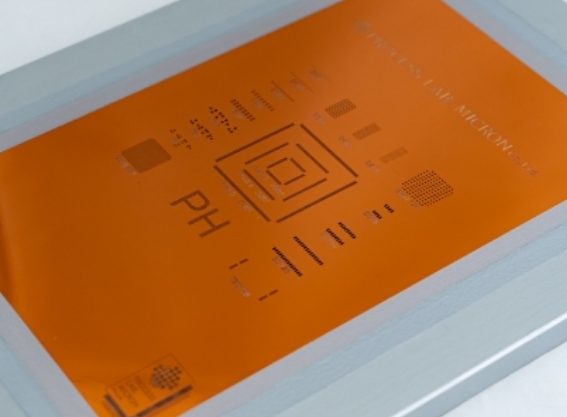

ピッチ幅0.3mm幅以下のファインピッチ部品や、0603やフリップチップ等の微小チップにも対応できる、弊社が開発した超高密度実装用メタルマスクです。PHマスクは、金属層とプラスチック層の2層構造となっており、きわめて高い加工精度、基板への優れた密着性、半田ペーストの抜け性の良さを実現しました。この結果、超高密度の印刷性能と高い歩留まり率を実現しています。

ISO対象製品

主な特徴

  • 0.3mm以下のファインピッチ
    部品対応が可能!
  • 板厚及び開口寸法精度は
    ±0.007mm!

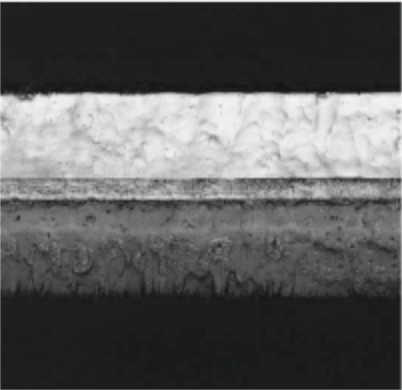

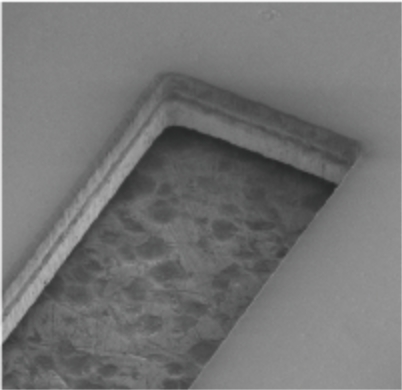

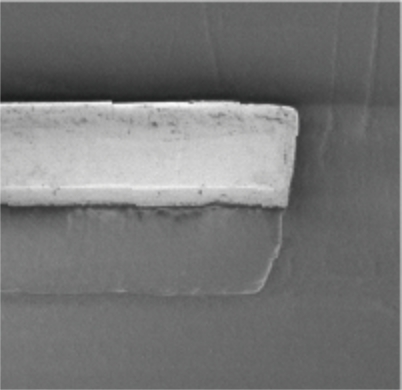

  • フラットで滑らかな断面形状!
  • レーザメタルマスクと同等の
    短納期対応が可能!

詳細

加工方式 特殊レーザ加工
印刷適応目安 0.3~0.5mmPitchQFP,CSP
開口寸法精度 ±7μm
板厚精度 ±7μm
納期 実働1~5日

上記数値は参考値です
