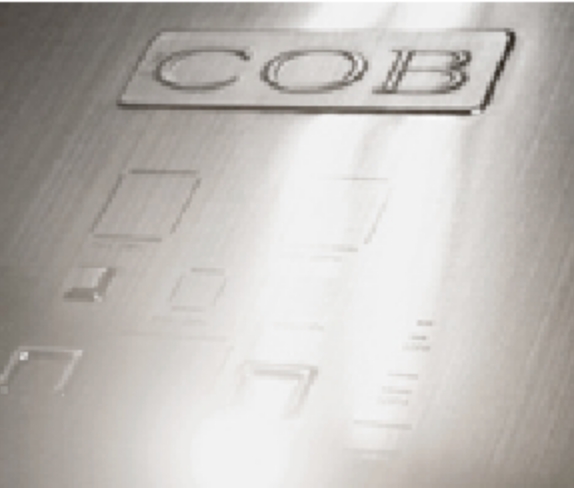

アディティブCOBマスク

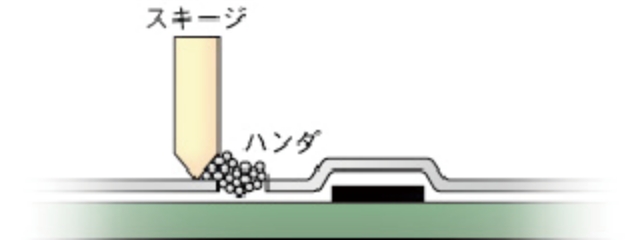

すでに一部部品が実装されていたり、表面に凸凹があるプリント基板に対応するために、弊社が開発したのがアディティブCOB(chip on board)メタルマスクです。COBメタルマスクは、実装済部品や凸部の位置と形状に合わせて、マスクにも凸部を形成し、通常と同様の半田ペースト印刷を可能にしたものです。
主な特徴
- SMT設備、技術がそのまま応用できる！
- 工程が短縮され、コストダウンが図れる！
- 安定した実装品質と生産計画が見込める！
- アディティブ工法により、一体化で作製されるため、
耐久性と印刷性に優れる！
用 途
プリント基板の表面が平らでない（凹凸がある、部品が実装されている）とき、COBメタルマスクにより通常のSMT実装を行う。
規 格
| ユーザー指定 | |
|---|---|
| 板厚 | 0.10mm～0.25mm |
| 高さ | 0.00mm～2.50mm |
資 料
ガーバデータ、フロッピー、フィルム、アートワーク、図面（COB部エリア、基板外形図、設計図）
納 期
2週間を標準としています。
